OSI 참조 모델의 각 계층이 실제 네트워크 장비(예: 라우터, 스위치, 허브)와 어떻게 상호 작용하는지 설명하시오.
소개글
OSI 참조 모델의 각 계층이 실제 네트워크 장비(예: 라우터, 스위치, 허브)와 어떻게 상호 작용하는지 설명하시오. 데이터 링크 계층과 스위치의 관계, 물리 계층에서의 라우터와 허브의 역할 등을 포함하여, 각 네트워크 장비가 OSI 모델 내에서 수행하는 기능과 그 중요성에 대해 설명하시오.
서론

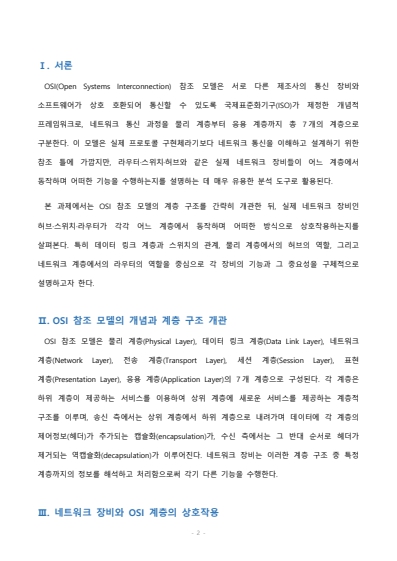

Ⅰ. 서론
OSI(Open Systems Interconnection) 참조 모델은 서로 다른 제조사의 통신 장비와 소프트웨어가 상호 호환되어 통신할 수 있도록 국제표준화기구(ISO)가 제정한 개념적 프레임워크로, 네트워크 통신 과정을 물리 계층부터 응용 계층까지 총 7개의 계층으로 구분한다. 이 모델은 실제 프로토콜 구현체라기보다 네트워크 통신을 이해하고 설계하기 위한 참조 틀에 가깝지만, 라우터·스위치·허브와 같은 실제 네트워크 장비들이 어느 계층에서 동작하며 어떠한 기능을 수행하는지를 설명하는 데 매우 유용한 분석 도구로 활용된다.
본론
Ⅱ. OSI 참조 모델의 개념과 계층 구조 개관
OSI 참조 모델은 물리 계층(Physical Layer), 데이터 링크 계층(Data Link Layer), 네트워크 계층(Network Layer), 전송 계층(Transport Layer), 세션 계층(Session Layer), 표현 계층(Presentation Layer), 응용 계층(Application Layer)의 7개 계층으로 구성된다. 각 계층은 하위 계층이 제공하는 서비스를 이용하여 상위 계층에 새로운 서비스를 제공하는 계층적 구조를 이루며, 송신 측에서는 상위 계층에서 하위 계층으로 내려가며 데이터에 각 계층의 제어정보(헤더)가 추가되는 캡슐화(encapsulation)가, 수신 측에서는 그 반대 순서로 헤더가 제거되는 역캡슐화(decapsulation)가 이루어진다. 네트워크 장비는 이러한 계층 구조 중 특정 계층까지의 정보를 해석하고 처리함으로써 각기 다른 기능을 수행한다.
Ⅲ. 네트워크 장비와 OSI 계층의 상호작용

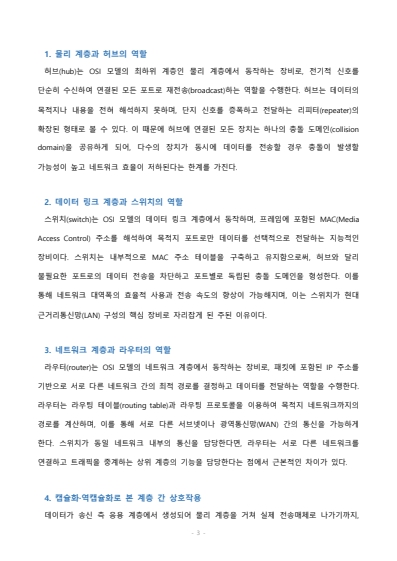

1. 물리 계층과 허브의 역할
허브(hub)는 OSI 모델의 최하위 계층인 물리 계층에서 동작하는 장비로, 전기적 신호를 단순히 수신하여 연결된 모든 포트로 재전송(broadcast)하는 역할을 수행한다. 허브는 데이터의 목적지나 내용을 전혀 해석하지 못하며, 단지 신호를 증폭하고 전달하는 리피터(repeater)의 확장된 형태로 볼 수 있다. 이 때문에 허브에 연결된 모든 장치는 하나의 충돌 도메인(collision domain)을 공유하게 되어, 다수의 장치가 동시에 데이터를 전송할 경우 충돌이 발생할 가능성이 높고 네트워크 효율이 저하된다는 한계를 가진다.
2. 데이터 링크 계층과 스위치의 역할
스위치(switch)는 OSI 모델의 데이터 링크 계층에서 동작하며, 프레임에 포함된 MAC(Media Access Control) 주소를 해석하여 목적지 포트로만 데이터를 선택적으로 전달하는 지능적인 장비이다. 스위치는 내부적으로 MAC 주소 테이블을 구축하고 유지함으로써, 허브와 달리 불필요한 포트로의 데이터 전송을 차단하고 포트별로 독립된 충돌 도메인을 형성한다. 이를 통해 네트워크 대역폭의 효율적 사용과 전송 속도의 향상이 가능해지며, 이는 스위치가 현대 근거리통신망(LAN) 구성의 핵심 장비로 자리잡게 된 주된 이유이다.
결론

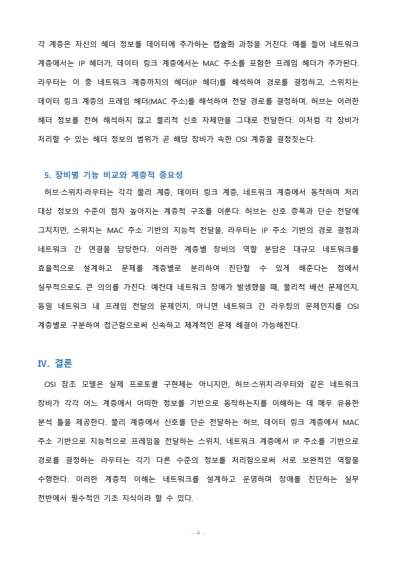

Ⅳ. 결론
OSI 참조 모델은 실제 프로토콜 구현체는 아니지만, 허브·스위치·라우터와 같은 네트워크 장비가 각각 어느 계층에서 어떠한 정보를 기반으로 동작하는지를 이해하는 데 매우 유용한 분석 틀을 제공한다. 물리 계층에서 신호를 단순 전달하는 허브, 데이터 링크 계층에서 MAC 주소 기반으로 지능적으로 프레임을 전달하는 스위치, 네트워크 계층에서 IP 주소를 기반으로 경로를 결정하는 라우터는 각기 다른 수준의 정보를 처리함으로써 서로 보완적인 역할을 수행한다. 이러한 계층적 이해는 네트워크를 설계하고 운영하며 장애를 진단하는 실무 전반에서 필수적인 기초 지식이라 할 수 있다.
참고문헌

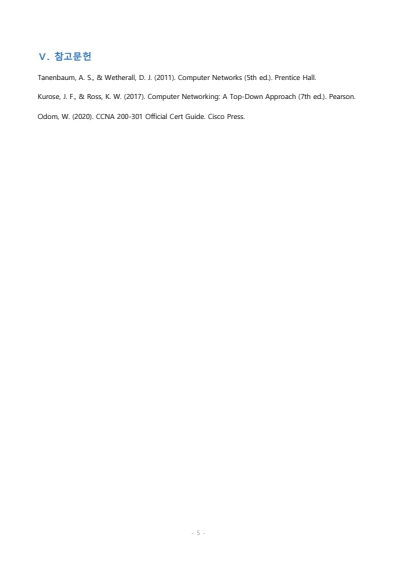

Ⅴ. 참고문헌
Tanenbaum, A. S., & Wetherall, D. J. (2011). Computer Networks (5th ed.). Prentice Hall.
Kurose, J. F., & Ross, K. W. (2017). Computer Networking: A Top-Down Approach (7th ed.). Pearson.
Odom, W. (2020). CCNA 200-301 Official Cert Guide. Cisco Press.
[핵심 논점]
1. OSI 참조 모델의 계층 구조: OSI 모델의 7개 계층을 간략히 설명하고, 각 계층이 네트워크 통신에서 어떤 역할을 하는지 명확히 다루어야 합니다. 이를 통해 네트워크 장비의 기능을 이해하는 기초를 마련할 수 있습니다.
2. 네트워크 장비의 역할: 허브, 스위치, 라우터 각각이 OSI 모델의 어떤 계층에서 작동하는지를 구체적으로 설명하고, 각 장비가 수행하는 기능과 그 중요성을 강조해야 합니다. 이를 통해 독자가 각 장비의 필요성을 인식할 수 있도록 합니다.
3. 계층 간 상호작용: 각 네트워크 장비가 OSI 모델의 계층 간에 어떻게 상호작용하는지를 설명하여, 계층적 구조의 중요성과 네트워크 설계에서의 적용 가능성을 논의해야 합니다. 이를 통해 실무에서의 활용도를 높일 수 있습니다.
[추천 구성]
서론: OSI 참조 모델의 정의와 중요성을 소개하며, 네트워크 장비와의 관계를 문제 제기로 설정합니다. 과제의 목적은 각 장비가 OSI 모델의 어느 계층에서 어떤 역할을 하는지를 설명하는 것입니다.
본론 소제목 아이디어:
1. OSI 모델의 기본 구조: OSI 모델의 7개 계층을 간단히 설명하고, 각 계층의 기능을 개괄적으로 소개합니다.
2. 물리 계층과 허브: 허브의 작동 방식과 물리 계층에서의 역할을 설명하며, 허브의 한계점도 함께 다룹니다.
3. 데이터 링크 계층과 스위치: 스위치가 데이터 링크 계층에서 어떻게 작동하는지, MAC 주소를 기반으로 한 데이터 전송의 중요성을 강조합니다.
4. 네트워크 계층과 라우터: 라우터의 역할과 IP 주소를 기반으로 한 경로 결정 방식에 대해 설명하며, 이를 통해 네트워크의 효율성을 어떻게 높이는지를 논의합니다.
결론: OSI 모델이 네트워크 장비의 기능을 이해하는 데 유용하다는 점을 요약하고, 각 장비가 수행하는 역할의 중요성을 강조합니다. 마지막으로, 이 지식이 네트워크 설계 및 운영에 어떻게 기여하는지를 개인적인 견해로 마무리합니다.
[작성 요령]
분량은 서론, 본론, 결론 각각에 적절히 배분하여 전체적으로 800~1200자 이내로 유지해야 합니다. 근거와 사례를 활용하여 주장을 뒷받침하고, 통계를 제시할 경우 신뢰할 수 있는 출처에서 가져온 데이터를 사용하세요. 자기 견해는 본론에서 자연스럽게 녹여내어 결론에서 요약할 수 있도록 하며, 참고문헌은 APA 스타일로 정확히 표기하여 신뢰성을 높이세요. 감점을 피하기 위해 주제를 벗어나지 않고, 명확하고 간결한 문장을 사용하는 것이 중요합니다.
